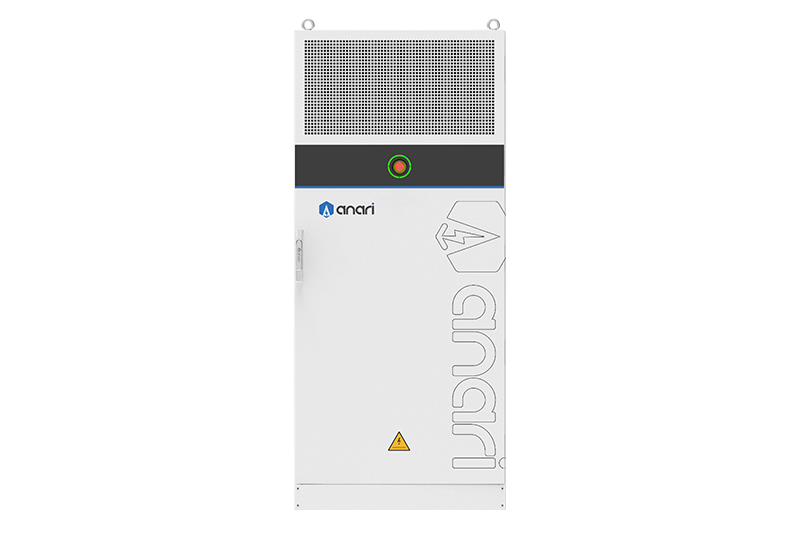

ARK-E 100C – это энергоблок, сочетающий в себе все необходимое: PV+ESS, гибридный преобразователь, аккумуляторная батарея, шкаф и т.д. Конструкция соответствует стандартам МЭК и в основном используется в новых промышленных и коммерческих фотоэлектрических электростанциях. Энергетический шкаф включает в себя фотоэлектрические MPPT-модули, аккумуляторные батареи DCDC и двунаправленный DC/AC-преобразователь. ARK-E 100C подходит для различных вариантов применения на объекте заказчика, как в сетевом, так и в автономном режиме, обеспечивая различные режимы EMS, такие как самостоятельный режим, экономичный режим, режим резервного питания и т.д. Основные варианты применения: торговые центры, офисные здания, гостиницы, коммерческие комплексы, заводы, распределенные фотоэлектрические установки, распределенные электростанции, парки с нулевым выбросом углерода, микросети, тепловые насосы и дизельные генераторы.
Эта фотоэлектрическая система мощностью 100 кВт оснащена зарядкой постоянного тока, совместимым с сетью выходом переменного тока и масштабируемыми модульными блоками для упрощения обслуживания. Она обеспечивает удаленный мониторинг в режиме реального времени, проактивную безопасность и работу без участия оператора с прозрачными данными и сниженными операционными расходами.
Эта усовершенствованная аккумуляторная система обеспечивает высочайшую безопасность благодаря многослойным межсетевым экранам, нижней вентиляции для предотвращения взрывов и прогнозированию отказов на базе искусственного интеллекта. 50% снижение шума и класс защиты IP55/C5 обеспечивают универсальность использования в коммерческих и сложных условиях.
Эта система с полностью жидкостным охлаждением обеспечивает высокую плотность энергии и низкое потребление вспомогательных ресурсов. Модульная конструкция Pack/PCS, управление отдельными стойками, исключающее циркуляцию между стойками, и интегрированная компоновка обеспечивают высокую доступность, гибкое развертывание и снижение совокупной стоимости владения.
Эта модульная система с функцией «plug-and-play» оснащена функцией автоматической балансировки заряда аккумуляторов Pack SOC и не требует земляных работ, что сводит к минимуму строительные работы. Она поддерживает параллельную работу вне сети, резервное питание и управление трёхфазным дисбалансом для универсального применения в электросети.
СИСТЕМНЫЕ ДАННЫЕ | Тип клетки | LFP 3.2V/314AH |
Конфигурация | 128С1П | |
Паспортная емкость | 120 кВтч | |
Максимальная эффективность системы | ≥88% | |
Глубина разряда | 100% DOD | |
Частота напряжения | 50 Гц | |
Интерфейс связи | Локальная сеть | |
Количество циклов | ≥10000 циклов | |
Уровень защиты системы | IP55 （батарейный шкаф ） | |
Рабочая температура | -35℃~55℃ （снижение номинальных характеристик при 45℃-55℃ ） | |
Рабочая влажность | 0% относительной влажности ～ 95% относительной влажности （Нет конденсации ） | |
Шум | < 70 дБ | |
Высота | ≤2000м | |
Методы терморегулирования | Жидкостное охлаждение (аккумулятор+PCS) | |
Сертификация | МЭК 62619, МЭК 62477, МЭК 61000 МЭК 60730, VDE 4105, CEI 0-21 EN 50549-1, UN38.3 | |
ДАННЫЕ ПО ФЭ | Максимальная входная мощность фотоэлектрических систем | 100 кВтпик |
Номинальное входное напряжение постоянного тока | 720 В | |
Диапазон напряжения MPPT | 150-850 В | |
ДАННЫЕ ТЕРМИНАЛА ПОСТОЯННОГО ТОКА
| Номинальное напряжение | 720 В |
Максимальная мощность | 110 кВтпик | |
Максимальная входная/выходная мощность | 152А | |
ВХОДНЫЕ ДАННЫЕ ГЕНЕРАТОРА | Номинальное напряжение | 400 В （-15%~10% ）3L/N/PE |
Максимальная входная мощность | 100 кВА | |
Номинальная частота | 50 Гц | |
Максимальный входной ток | 145А | |
ВЫХОДНЫЕ ДАННЫЕ | Номинальная выходная мощность | 50 кВА |
Максимальная выходная мощность | 55 кВА/длительно; 60 кВА/2 мин | |
Номинальное выходное напряжение | 400 В （-15%~10% ）3L/N/PE | |
Номинальная частота | 50 Гц | |
МЕХАНИЧЕСКИЙ ПАРАМЕТР | Размеры (Ш*В*Г) | 1000мм*2270мм*1000мм |
Общий вес | 1600 кг |
