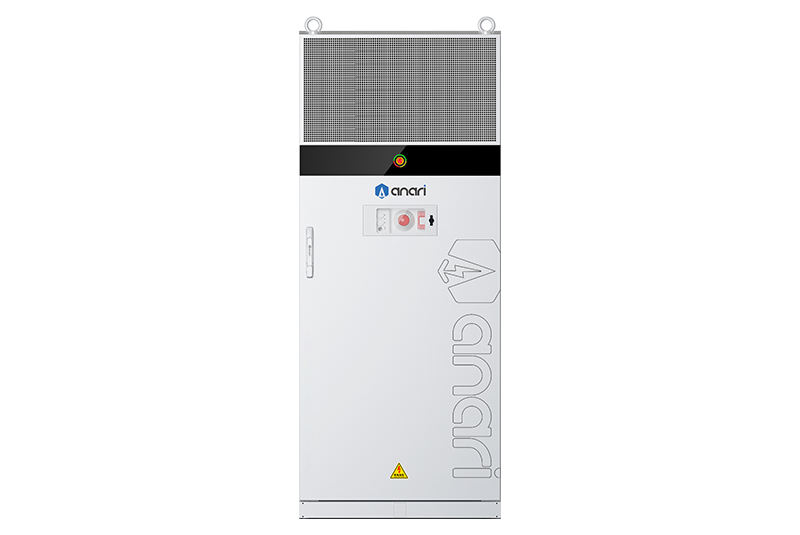

Энергоблок ARK-E 261 имеет модульную конструкцию с высокой степенью интеграции таких систем, как аккумуляторная батарея, управление аккумуляторными батареями, преобразователь переменного тока в постоянный, управление температурой, противопожарная защита и интеллектуальное управление, образуя комплексное решение для накопления энергии. Он обладает такими преимуществами, как высокая плотность энергии, компактность, высокая эффективность системы и множество функций безопасности. Он не требует земляных работ под фундамент, что значительно снижает затраты на строительство, и может быть быстро развернут и стабильно работать. Он широко используется в различных сценариях, таких как ограничение пиковых нагрузок и заполнение спадов в промышленности и торговле, виртуальные электростанции, резервные источники питания и управление трёхфазным дисбалансом.
Противопожарная защита на уровне аккумуляторного модуля, изоляция секций шкафа, управление работоспособностью на базе ИИ, интеграция управления и защиты 3S.
Глубина хранения 100%, эффективность преобразования на стороне переменного тока >90%, гибкое развертывание, эластичное расширение.
Поддержка слабых соединений, управление трехфазным дисбалансом, эффективное планирование AGC/AVC и переключение режимов «подключен к сети/изолирован»
Комплексный и всесторонний мониторинг BCS, модульная конструкция повышают эффективность эксплуатации и обслуживания, а облачный анализ значительно снижает затраты на эксплуатацию и обслуживание.
СИСТЕМНЫЕ ДАННЫЕ
| Максимальная эффективность системы | ≥90% |
Скорость заряда-разряда | ≤0,5P | |
Рабочая температура | -35℃~55℃ | |
Глубина разряда | 100%DOD | |
Положение установки | На открытом воздухе | |
Метод доступа | Подключенные к сети/Подключенные к сети и вне сети | |
Шум | ≤70 дБ | |
Максимальное количество циклов | ≥10000 | |
Высота | ≤2000м | |
Время переключения заряда-разряда | ||
Интерфейс связи | Локальная сеть | |
Система противопожарной защиты | Перфторгексанон + Кластерный уровень водяного пожаротушения + Активное раннее оповещение | |
Уровень защиты системы (батарейный отсек) | IP55 | |
Рабочая влажность | 0% относительной влажности ～ 95% относительной влажности （Нет конденсации ） | |
Методы терморегулирования | Жидкостное охлаждение | |
Протокол связи | ModbusIEC 104IEC 61850MQTT | |
Сертификация | ГБ/Т 36276-2023 、ГБ/Т 34120-2023, ГБ/Т 34131-2023 | |
ДАННЫЕ КЛЕММЫ ПЕРЕМЕННОГО ТОКА | Номинальная мощность переменного тока | 131 кВт |
Номинальный диапазон напряжения | 400 В (-15%~10%) | |
Коэффициент мощности | -1~1 | |
Коэффициент искажения переменного тока | ||
Номинальная частота сети | 50 Гц | |
Тип сетки | ТН 400В | |
ДАННЫЕ ТЕРМИНАЛА ПОСТОЯННОГО ТОКА | Тип элемента батареи | LFP 3,2 В/314 Ач |
Метод группировки батарей | 260С1П | |
Емкость аккумулятора | 261 кВтч | |
Диапазон напряжения батареи | 728~936 В | |
Количество обнаружений температуры | 155 | |
Защита постоянного тока | Контактор+Предохранитель | |
МЕХАНИЧЕСКИЙ ПАРАМЕТР | Размеры (Ш*В*Г) | 1000мм*2400мм*1350мм |
Общий вес (кг) | ≤2800 | |
Метод установки | Установка пола |
